【摄像头胶水】国产电子胶水厂家AVENTK浅谈手机摄像模组用胶点

文章出处：AVENTK人气：发表时间：2023-11-13 09:14【大中小】

手机摄像模组用胶

摄像模组写为CCM。由镜片组、音圈马达、滤光片、传感器、线路板、FPC连接器等组件构成，每个部件各司其职。其中镜片组（LENS）、图像处理芯片（DSP）、传感器（SENSOR）是决定一个摄像头优劣的关键部件。

AVENTK作为国产电子胶水厂家，在针对摄像模组用胶点研发胶粘剂时，也对摄像模组结构进行了严密详尽的了解与学习。现如今手机的发展方向主要是轻量化和多功能化，得益于以摩尔定律为代表的芯片集成技术与先进封装技术，满足了设备在功能增加的同时，更加轻量化。在芯片封装或模组中用到的胶水，对最终产品的性能及可靠性影响极大，所以无论采用哪种封装方式，都必须考虑各个用胶点的点胶封装难点。

用胶难点

手机摄像模组主要用胶难点如下：、

1. 胶点繁杂：手机摄像头模组内部结构复杂精密，多处元器件都需要点胶工艺来完成点胶，粗略估算大致有30多个用胶点。

2. 粘接材质多样：手机摄像头模组内部需要粘接材质多种多样，包括LCP、PET、PC、PBT、PA、FR4、陶瓷、玻璃等，不同的材质以及要求需要应用的胶水也有所不同。

3. 要求复杂：手机摄像头模组内部各个粘接点的要求和目的不同。如镜头与镜座粘接固定胶，要求低收缩率、低应力、不泄露、快速固化；滤光片固定粘接胶，要求能够低温固化，能够粘接玻璃与塑料；镜座与基板粘接、FPC与基板粘接，要求胶水能够低温固化且强度高；传感器、基板粘接，芯片粘接，要求流动性好，可靠性高；镜片粘接镜筒，要求快速固化；Stiffener补强，要求连接铁壳密封并能导通电流VCM；音圈马达要求胶水具有低应力和耐冷热冲击的特性，能够耐受热膨胀系数差异很大的两种材料，能够符合会发生振动的接着需求等。

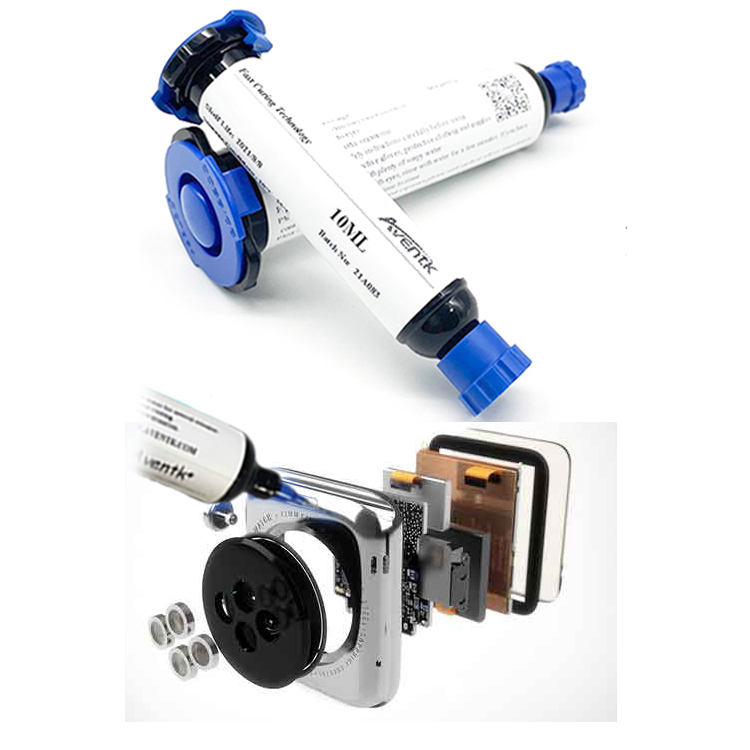

AVENTK胶粘剂涵盖手机摄像模组多个用胶点

针对手机摄像模组用胶难点，AVENTK研发生产了一系列摄像模组胶水，胶水类型包括UV胶、环氧胶、热固胶以及UV热固胶、UV湿气固化胶水等多种类型胶粘剂。目前AVENTK可提供以下手机摄像模组用胶方案，如果您有手机摄像模组用胶需求，欢迎联系AVENTK沟通交流：

镜头与镜座固定胶：镜头与镜头基座调整焦距后，需要用UV胶进行固定，防止焦距变动造成功能不良。

透镜粘接胶：透镜的粘接主要使用UV胶，为了避免胶水在没有固化时流入不透光的缝隙，其使用的胶水粘度和触变性都需要满足一定的要求。

镜片与镜筒固定胶：需要使用快速固化的UV胶，安川新材镜片粘接用胶系列胶水具有固化快、韧性好、抗冲击性强，耐高温高湿，优越的可靠性和稳定性等特点，同时高触变指数可以减少液体迁移和有害物质。

滤光片固定胶：滤光片与镜头基座固定，需要涂一条宽度在0.2~0.3mm的UV胶固定。滤光片的粘接会使用到的UV胶会低温热固或UV加热双固化，采用的方式主要取决于最终的结构设计。

音圈马达封装胶：音圈马达的用胶点比较多，结构设计决定了最终的选择。主要是粘接线圈与支架、磁铁固定、弹片等电子元器件固定，通常采用低温固化胶进行固定。如导电银胶常用于音圈马达和弹簧电气连接、音圈电机端子连接、侧面加强件密封等。

传感器与基板固定胶：感光芯片大，要求低翘曲，需要具备高可靠性、良好的储存稳定性、粘接强度和电性能。通常使用低温热固胶水，通过底部填充胶进行底部点胶填充增强芯片的可靠性。

柔性线路板补强胶：柔性线路板通过UV胶点胶来补强，用来连接铁壳增加密封性与导通电流。

镜座支架与基板固定胶：主要是为了加强柔性线路板与基板连接。镜座支架和镜座的粘接有两种情况，对于定焦相机一般使用低温热固化的胶粘剂，对于变焦相机一般使用UV＋加热双固化的胶粘剂，UV＋加热双固化胶是一种具有UV和热固化能力的双固化胶粘剂，且能适用于主动对准制程，简称AA胶。

AA制程是一项确定零配件装配过程中相对位置的技术，在组装摄像头每一个零配件时，AA设备将检测被组装的半成品，并根据被组装的半成品的实际情况主动对准，然后将下一个零配件组装到位。

虽然摄像头模组中LENS、DSP、SENSOR是决定性因素，但胶水等辅材的好坏与加工流程是否标准，也能极大地影响到最终的效果。AVENTK作为一家专业的胶粘剂生产提供商，专注于电子胶粘剂研发和制造，为客户提供全流程参与的方案解决机制。经过多年发展，目前已有一系列的产品可以满足客户的要求，为摄像头模组提供轻量化、多功能化的同时安全可靠，能够为您找到最适合的胶粘剂解决方案。
