新浪微博联系AVENTK收藏本站在线留言网站地图欢迎您来到AVENTK官方网站!

AVENTK

精密电子元件胶黏剂解决方案提供商绿色环保经济

AVENTK咨询电话021-54853079

热门关键词搜索: 电子行业uv胶 医用uv胶 光学uv胶 精品化工胶水

AVENTK-精密电子元件胶黏剂解决方案提供商
主页 > AVENTK资讯中心 > AVENTK新闻中心 > AVENTK常见问题 >

【UV胶参数】AVENTK可以介绍下UV胶水常见参数及其含义吗?

文章出处:AVENTK人气:发表时间:2020-08-10 13:38【


       AVENTK整理了一些UV胶水常见参数相关内容分享给大家,希望对大家了解和使用UV胶水有所帮助。

粘度

       UV胶水的粘度是指液体受外力作用移动时,其分子之间产生磨擦阻力的量度,称作动力粘度,一般称作粘度。磨擦阻力越大,粘度越大;磨擦阻力越小,粘度越小。粘度与温度成反比,温度越高,粘度越低。

      另外,常有朋友将UV胶的粘度与强度混淆,如果把粘度理解为强度是不对的,是认识的误区。粘接强度与胶黏剂自身性能、被粘接材料以及粘接工艺有关。

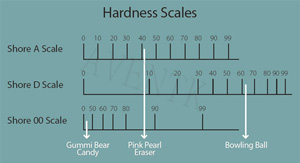

硬度

       胶黏剂行业所用的硬度多数为邵氏硬度(也称作邵尔硬度,SHORE硬度),UV胶常见的邵氏硬度计有2种,也就是邵D和邵A,区别在于压测的针头不一样。前者较为尖锐,而后者较为圆钝。从这种压入式测量的原理就可以明白,shore-D被用来测量硬度更高的材料,比如填料较多的热固性树脂的热硬度。而后者则常常被用来测量橡胶类较为柔软的材料。

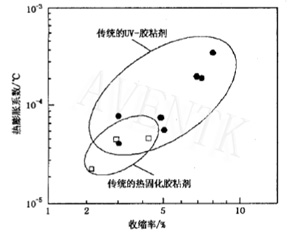

热膨胀系数

       热膨胀系数定义:物体由于温度改变而有胀缩现象。其变化能力以等压(p一定)下,单位温度变化所导致的体积变化。在选择UV胶时,热膨胀系数也是一个重要参数。由于胶水是对两种或一种材料间的相互承接,因此UV胶的热膨胀系数在两款被粘接材料之间时,其粘接效果最好。利用两者材料的应力差,增加UV胶的强度。

       如果热膨胀系数相差较大,由于膨胀的速度不同,粘接处产生应力会降低被粘接材料的机械强度和气密性。

体积收缩

       UV胶固化过程中产生的体积收缩是指原子间的排列紧密程度的变化,在UV胶的使用过程中,其固化或过高低温的过程容易产生收缩,这会直接影响到胶体的性能,甚至可能直接出现胶裂或者脱落的现象。

       降低UV胶黏剂体积收缩的方法:

       1. 在UV胶配方设计中,选择固化收缩率低的树脂和单体,即分子量相对较大,或低官能度的原材料。

       2. 选择合适的填料,如氢氧化铝、玻璃纤维、球硅等,同时要兼顾到填料是否挡光,影响固化深度。

       3. 非反应性树脂可以降低胶层的内应力,此方法要注意非反应的树脂和单体等兼容性,考虑到配方后期的稳定性。

       4. 采用阳离子或混合型固化方法,环氧树脂的阳离子固化反应收缩率远低于自由基反应产生的收缩。

       5. 适当降低固化物的Tg点,依靠树脂自身的韧性吸收产生的体积收缩。


折射率

       折射率定义:光在真空(因为在空气中与在真空中的传播速度差不多,所以一般用在空气的传播速度)中的速度与光在该材料中的速度之比率。材料的折射率越高,使入射光发生折射的能力越强,折射率也就越高。比如镜片,镜片越薄,即镜片中心厚度相同,相同度数同种材料,折射率高的比折射率低的镜片边缘更薄。


       关于UV胶折射率高低的选择,要根据具体应用进行选择。比如在玻璃光纤的应用中,为提供玻璃光纤更大的数字孔径和增大纤芯的接受角,由于玻璃比较脆,不耐弯曲,容易断纤,一般选择折射率较低的UV胶,由于其折射率低,可以扩大光纤的数字孔径,增大接受角。

       但是在光学镜头等应用中,较高的折射率代表着优异的透光性。因此光学级的UV胶折射率都比较高,一般在在1.49~1.5,甚至1.5以上。


们的客户(部分



24小时 客户服务热线:如果您对以上UV胶水感兴趣或有疑问,请点击联系我们网页右侧的在线客服,或致电  021-5485 3079

AVENTK——精密电子元件胶黏剂解决方案提供商


此文关键字:uv胶水

推荐产品
